高性价比高速风筒方案

发表时间：2025-06-17 15:44

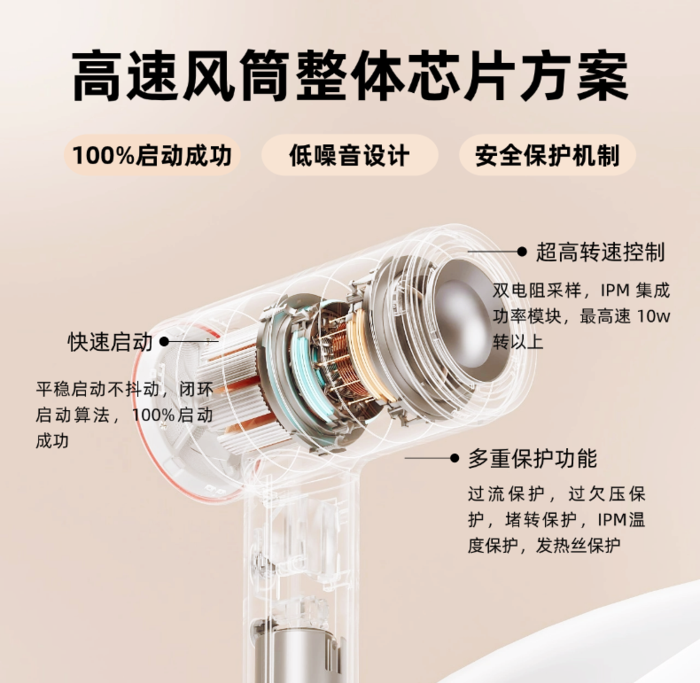

吹风机一直以来都是消费者日常生活中的高频刚需产品,而高速风筒更是因为其快速千发、护发养发和低噪音的优势,逐渐成为家庭中的必备神器之一。

该方案包含了高性价比功率模块、AC/DC辅助电源以及集成LDO的主控MCU,为高速风筒方案的降本提供了强有力的技术支持。






使用范围

1、输入电压：AC220V

2、电机功率：120W

3、加热功率：1500W

4、电机：110000RPM高速无刷电机

5、控制方式：无感FOC

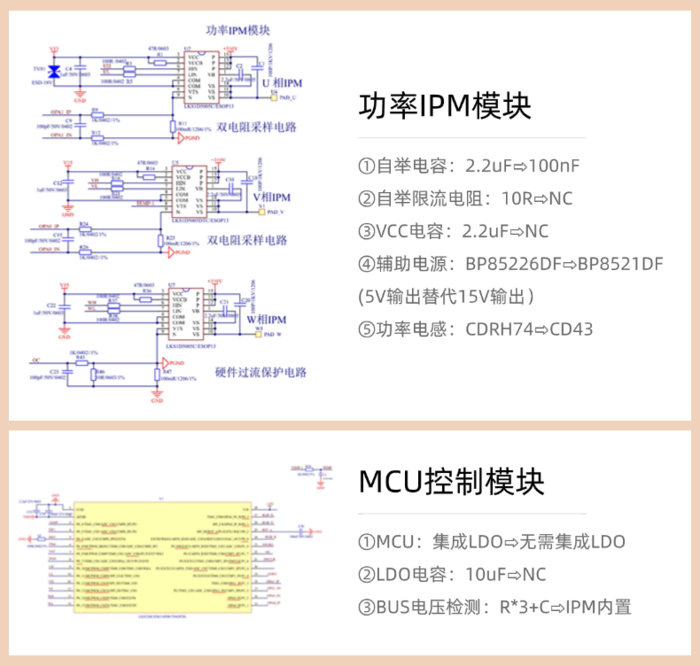

电路原理图

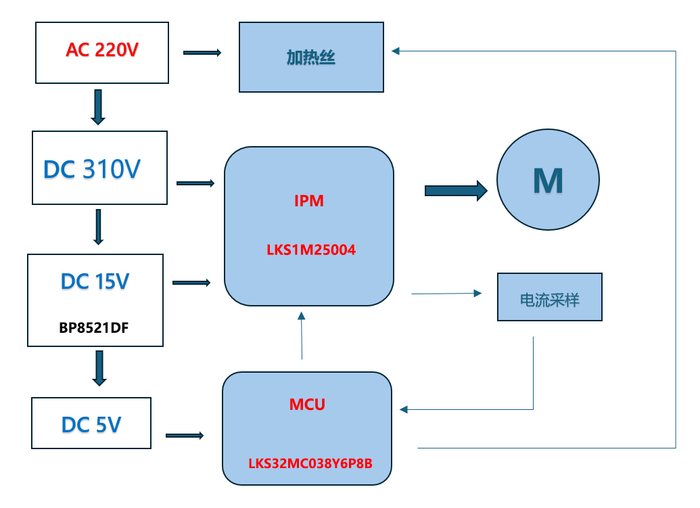

该方案由好神奇科技自主设计，基于凌鸥创芯新一代IPM LKS1M2500X，搭配LKS32MC038Y6P8B及晶丰明源BP8521DF，主要功能模块包含：

◼ 功率IPM模块

◼ MCU控制模块



典型波形图

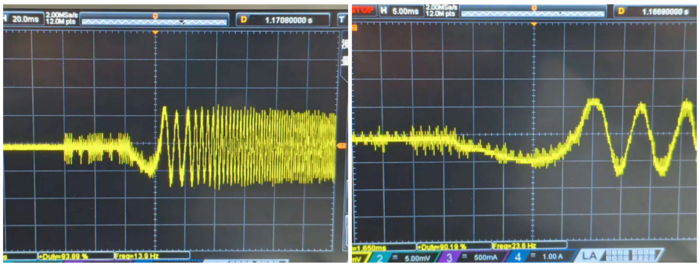

启动相电流波形



运行相电流波形

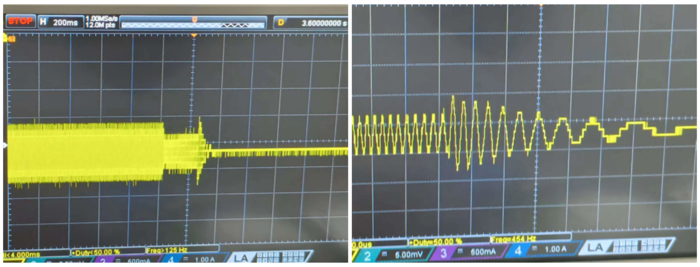

刹车停机相电流波形

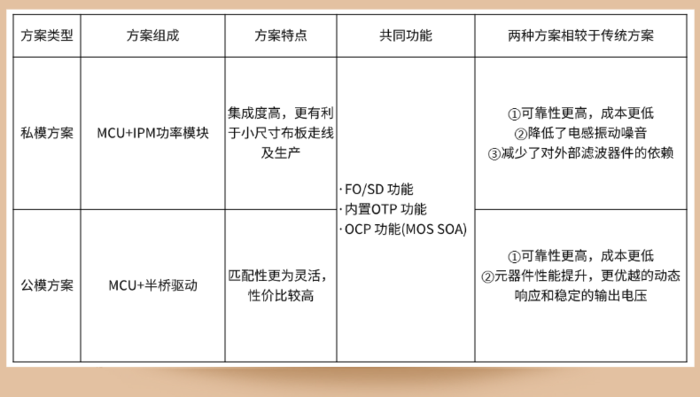

多方案可选





好神奇科技自主设计高速风筒迭代方案将陆续推出，敬请期待~

◼ 私模高速风筒方案

◼ 公模高速风筒方案
◼ 全电压(110V/220V)高速风筒方案
◼ 距离感应自动恒温高速风筒方案

◼ 大功率无绳/无线充电高速风筒方案

2025630
