卷帘门/闸门控制器方案

新拓电子根据卷帘门的实际应用场景，基于凌鸥创芯LKS32MC037所设计的『卷帘门/闸门控制器』解决方案，具备以下特色功能：

常规功能丨电位器调速，FG输出，过流，过欠压，过温，缺相保护。

重载启动丨考虑到同一款控制器需要适配不同重量的卷帘门，程序中所具备的重载启动功能可以广泛适应不同款式的卷帘门，根据测试所得，在24V，10A的供电下，可实现负载135Kg顺利启动。

一键正反转丨除支持电机在停机状态切换正反转的功能外，电机在运行时也可一键切换正反转，按下按键后，电机进入EABS刹车状态，刹停后电机立刻反转启动，该功能适用于某些平移门/旋转门的应用，具备优秀的兼容性。

堵转重启丨在某些特殊工况下，当电机遭遇堵转时，程序支持自动重启。为适应不同情况下的堵转，程序支持堵转恢复时间和堵转重启次数自定义，也支持无限堵转重启，直到电机重启成功。

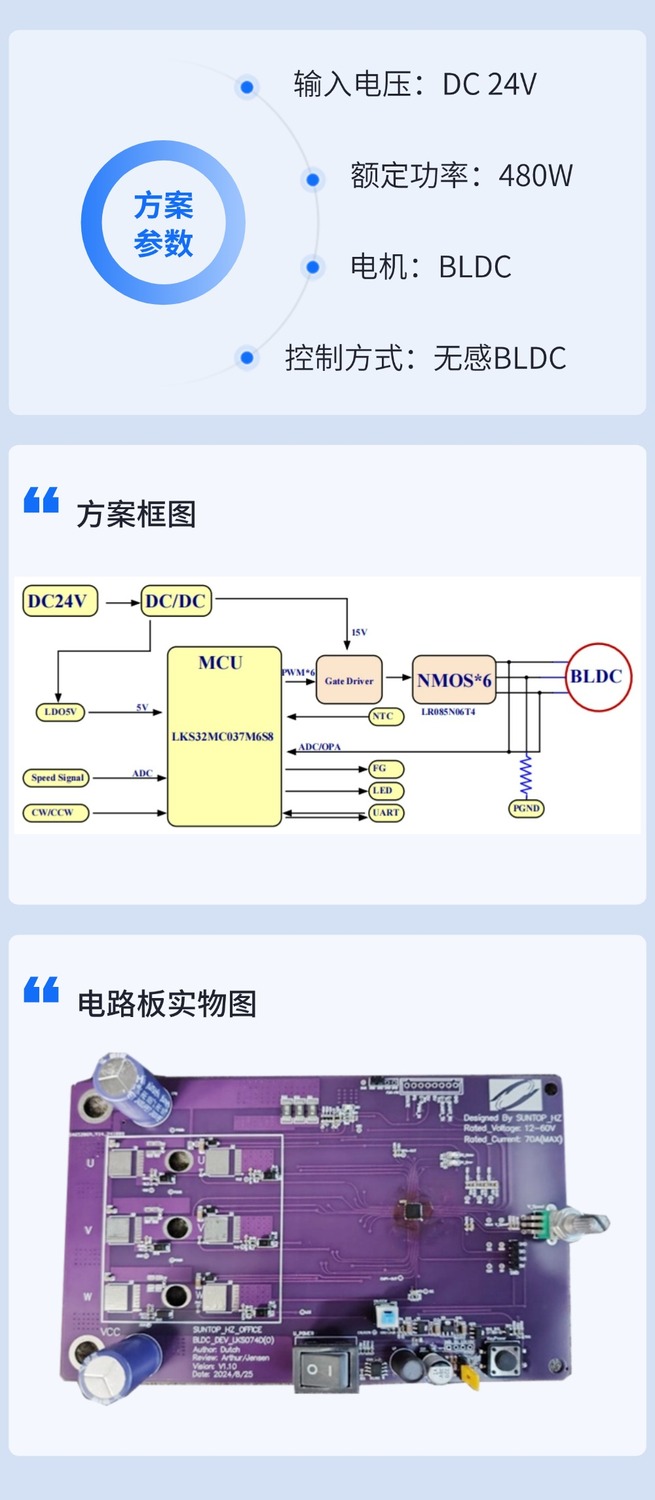

使用范围

1、输入电压：DC 24V

2、额定功率：480W

3、电机：BLDC

4、控制方式：无霍尔BLDC

电路原理图
