低压风机方案

方案介绍

该方案在风机应用中稳定实现顺风启逆风启，启动不失败，启动速度快，恒功率控制稳定，堵孔电流波形稳定。

在电动工具项目应用中采用脉冲注入法获取转子初始位置，定位精准可靠，可以大扭矩启动，低速ADC和高速比较器双模式运行，支持顺风启，长时间堵转不失步。

使用范围

1、输入电压：DC 24V

2、最大连续工作功率：40W

3、电机：PMSM

4、控制方式：无霍尔 FOC

方案特点

1、双电阻采样，集成度高，电路精简

2、速度环控制，模拟电压调速功能

3、带 FG 输出，一键正反转，过流保护，过欠压保护， 缺相保护，温度保护

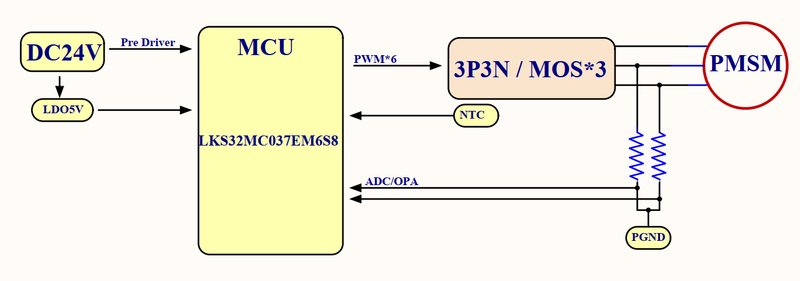

电路原理图
