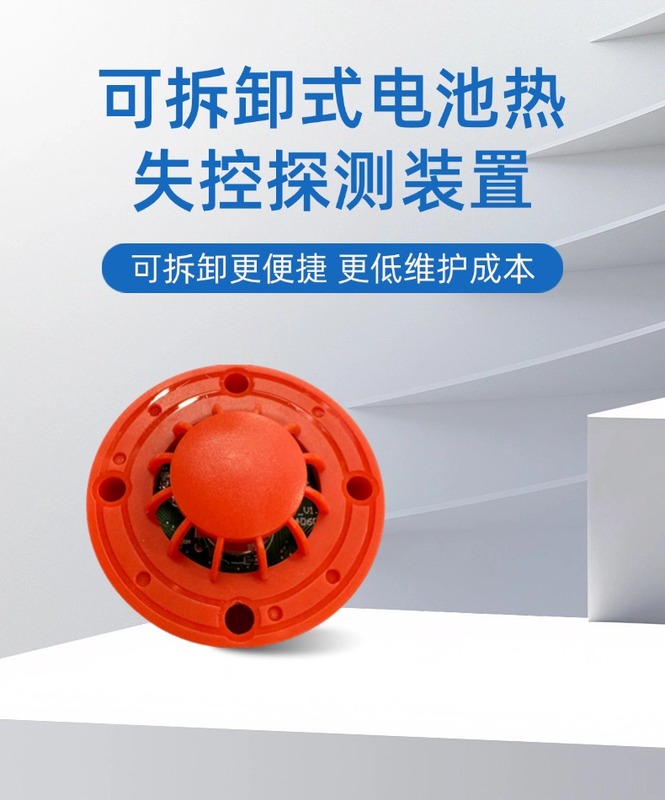

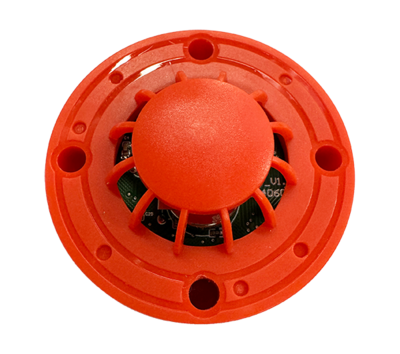

储能电站用一氧化碳和感温复合火灾探测装置

方案介绍

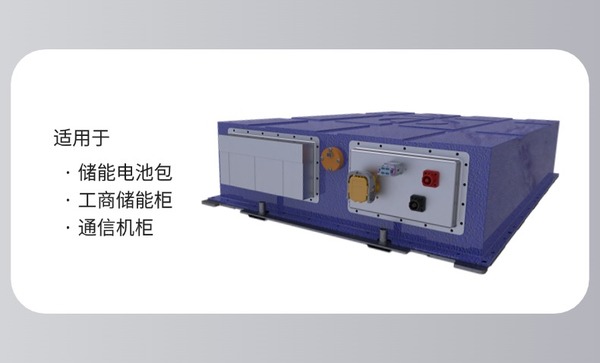

储能电站用一氧化碳和感温复合火灾探测装置是一款专为储能电站的 Pack 级别设计的先进火灾监测传感器。该传感器集成了高精度电化学一氧化碳传感器和温度传感器，能够实时监测一氧化碳浓度和温度水平，旨在早期识别锂离子电池组热失控的迹象。升高的一氧化碳浓度和快速的温度上升是关键的预警指标。当监测数据超过预定阈值或符合特定预警逻辑时，通过 CAN 总线通信协议即时发出警报信号。

方案特性

• 高精度，高灵敏，高可靠性

• 体积小可拆卸

• 分级预警，可预设报警阈值

• 内置继电器输出

• 抗射频干扰和电磁干扰

• 抗浪涌冲击

• 低休眠功耗

• 事件记录

• 可在线升级

• CAN总线稳定可靠

方案参数

①电压电流

供电电压：9～32VDC

平均工作电流：<20mA（24V供电时）（不含对外输出电流）

壳体工作耐压：40kpa

②继电器参数

负载电流：1A（连续）

触点类型：常开接点，触发后持续闭合

③使用环境参数

工作温度：-10℃～50℃（所有功能正常）

-40℃～-10℃ & 50℃～85℃（一氧化碳传感器功能受限）

储存温度：-10℃～50℃

工作湿度：<95% RH 无凝露

储存湿度：<95% RH 无凝露

工作环境高度：0～2000m

④通信

信号：CAN数字信号

通讯波特率：250kbps

⑤温度检测

温度检测类型：热敏电阻

温度检测范围：-40℃～+85℃

温度报警阈值：72℃ ±2℃

⑥一氧化碳检测

一氧化碳传感器类型：电化学

一氧化碳检测范围：0～500ppm

一氧化碳报警阈值：190ppm

一氧化碳采样方式：自由扩散

一氧化碳响应时间：< 60s

注   上述规格测试的环境状况均为温度23℃±5，相对湿度45～75%，气压86～106kPa。
